PROGETTAZIONE
PROTOCOLLO: TCM-DES-2024
Supporto tecnico interno per la progettazione di sistemi idraulici su specifica. Dall’analisi dei requisiti alla validazione finale, con strumenti CAD, FEM e simulazione CFD.
OVERVIEW TECNICO
“La progettazione TCM non inizia dal disegno — inizia dalla comprensione profonda del sistema, dei carichi dinamici e delle condizioni operative reali del cliente.”
— RESPONSABILE R&D, TCM OLEODINAMICAIl team di progettazione TCM integra competenze in meccanica dei fluidi, analisi FEM strutturale e simulazione CFD. Ogni progetto viene sviluppato con software CAD 3D parametrico, validato attraverso analisi computazionale e prototipato internamente prima della produzione in serie. Il supporto tecnico B2B garantisce continuità dalla specifica alla consegna.
Analisi strutturale avanzata
Simulazione fluidodinamica
Modellazione parametrica
AREE TECNICHE
Ogni area tecnica è presidiata da ingegneri specializzati con strumenti software dedicati e metodologie di sviluppo documentate.
TC-01
SIMULAZIONE CFD
Analisi CFD per ottimizzazione dei flussi idraulici, perdite di carico e comportamento dinamico dei fluidi nei circuiti.
TOOL — ANSYS FLUENT
MESH — FINO A 10M ELEMENTI
TC-02
MODELLAZIONE 3D

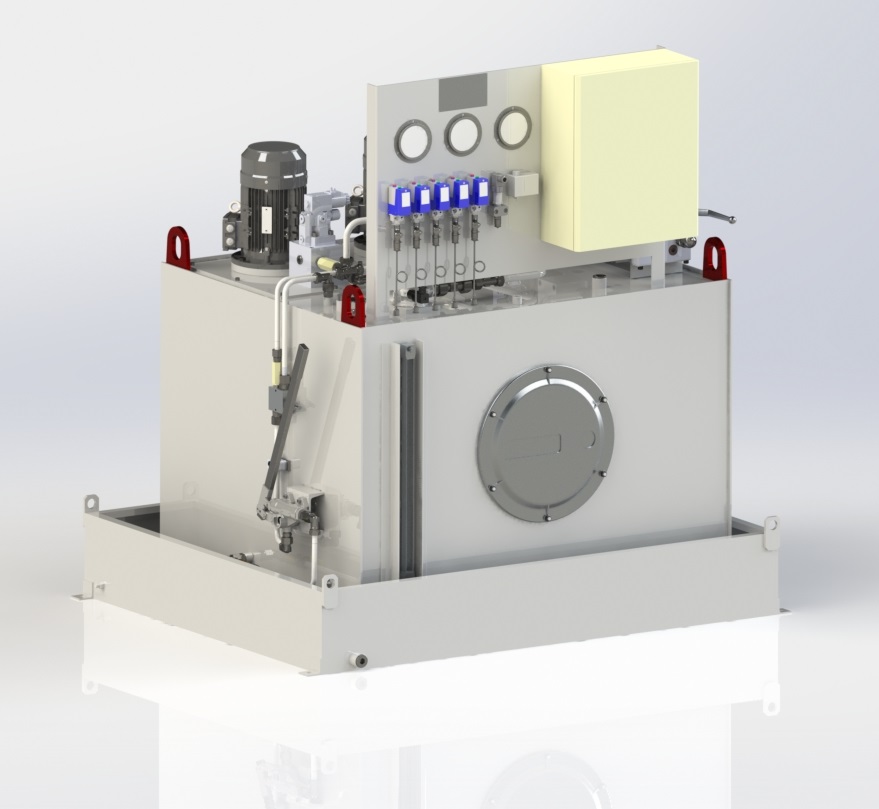

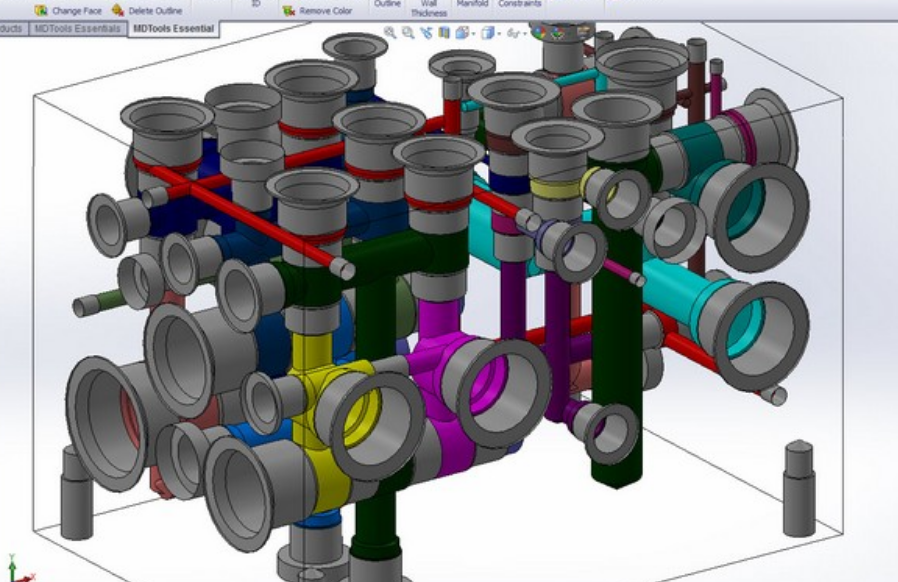

Sviluppo 3D parametrico di cilindri, valvole e gruppi idraulici completi con gestione revisioni e PDM integrato.
TOOL — SOLIDWORKS / CATIA
FORMATO — STEP / IGES / DXF
TC-03
ANALISI FEM
Verifica strutturale FEM per carichi statici, dinamici e fatica. Ottimizzazione topologica per riduzione peso.
TOOL — ABAQUS / NASTRAN
NORM — EN 13445 / ASME
TC-04
SCHEMA CIRCUITI

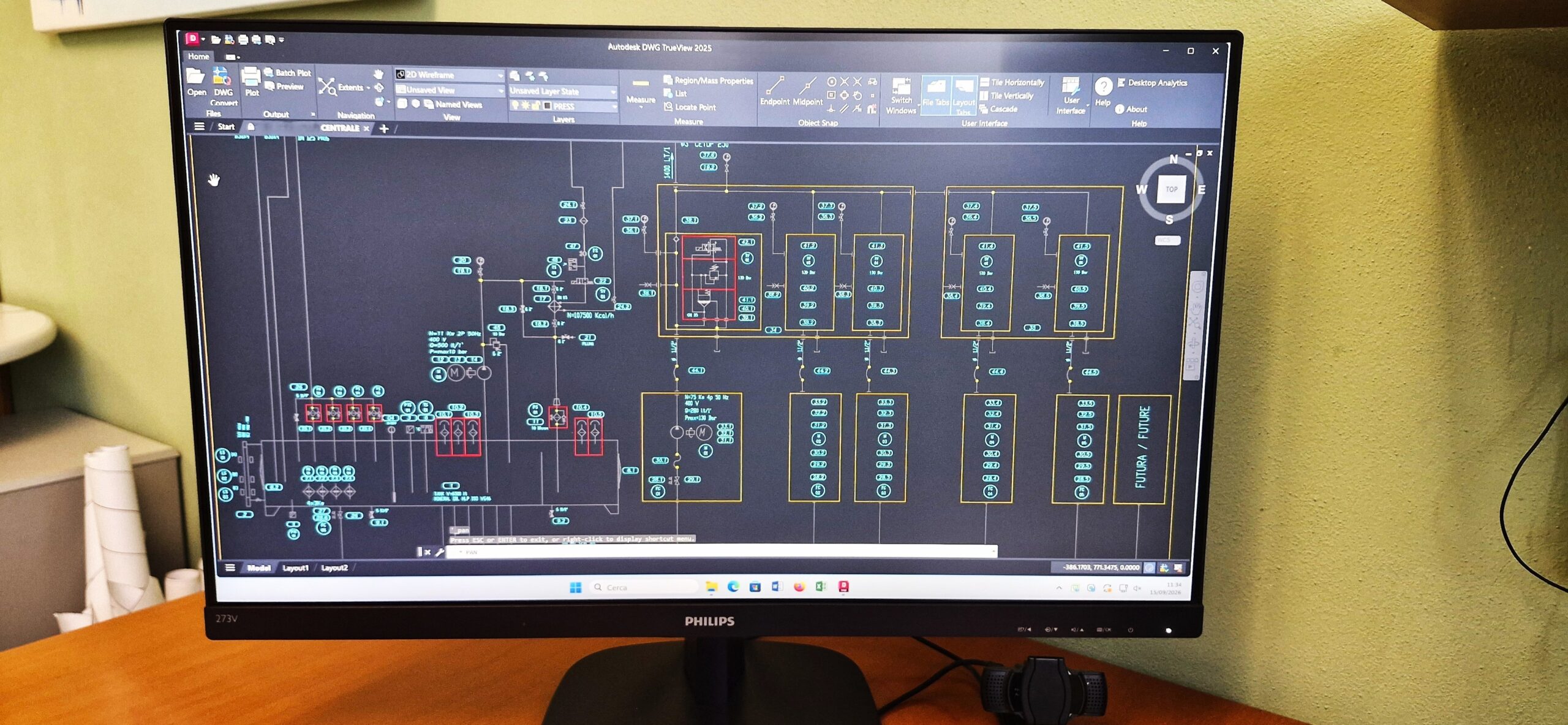

Progettazione schemi P&ID idraulici, selezione componenti, dimensionamento pompe e valvole di controllo.
NORM — ISO 1219-1
PRESSIONE — FINO 700 BAR
TC-05
PROTOTIPAZIONE
Realizzazione prototipi funzionali in-house per validazione del concept prima dell’avvio della produzione in serie.
LEAD TIME — 5-15 GG
TEST — BANCO INTERNO
TC-06
ELETTRONICA
Integrazione sistemi PLC/HMI per automazione circuiti idraulici proporzionali e servocontrollo assi.
PROTOCOLLI — CANBUS / IO-LINK
CERT — CE / ATEX
TC-07
DOCUMENTAZIONE
Produzione fascicolo tecnico completo: disegni costruttivi, BOM, manuali operativi e dichiarazioni di conformità.
NORM — ISO 9001:2015
LINGUA — IT / EN / DE
TC-08
VALIDAZIONE
Piano di collaudo e verifica funzionale con banco prova interno certificato e report di test dettagliati.
MAX PRESS — 700 BAR
CERT — ISO 10100
LABORATORIO R&D — ZONA PROGETTAZIONE
Il laboratorio di progettazione TCM integra postazioni CAD ad alte prestazioni, server di calcolo per simulazioni FEM/CFD e un banco prova direttamente collegato al reparto produzione per feedback immediato.
FLUSSO OPERATIVO
01
FASE 01
Raccolta requisiti, analisi funzionale e definizione del concept di sistema con il cliente.
REQ ANALYSIS
02
FASE 02
Sviluppo CAD parametrico completo con gestione assiemi e disegni costruttivi.
CAD 3D PARAM.
03
FASE 03
Analisi FEM strutturale e simulazione CFD fluidodinamica per verifica e ottimizzazione.
FEM / CFD SIM.
04
FASE 04
Realizzazione prototipo funzionale e test su banco prova interno certificato.
PROTO + TEST
05
FASE 05
Approvazione finale, emissione fascicolo tecnico e avvio produzione in serie certificata.
CERT. ISO 9001
DESIGN EXCELLENCE Ogni progetto TCM segue un processo rigoroso documentato con gate di revisione tecnica tra ogni fase. Il cliente è coinvolto in ogni step critico con report di avanzamento e sessioni di review strutturate.
CAPACITÀ TECNICHE
CONTATTACI
Il nostro team tecnico è disponibile per analizzare le tue esigenze e fornire soluzioni su misura. Supporto tecnico dalla progettazione alla consegna.
